MVR蒸發器處理石油鉆井廢水
來源：本站日期：2019-09-10 03:47:32 瀏覽：4151
項目名稱：MVR蒸發器處理石油鉆井廢水項目
蒸發器類型：MVR蒸發器
設備規格：處理量120T/D
項目概述：某國際石油集團公司于康景輝新簽的項目合同，該項目位于伊拉克，要求將MVR蒸發器設計成為撬裝設備，根據客戶公司的水質情況，物料的成分，氯離子、COD偏高、鈣硬度偏高的特性，康景輝技術部為其設計了進水量為120T/D的MVR蒸發系統，以保證達到客戶公司要求的經MVR濃縮至50%濃度。
石油鉆井廢水特點：
石油鉆井廢水是鉆井作業過程中，產生的不可缺少的物質，鉆井液是為了保證鉆井工作正常運行而產生的，鉆井液的特點主要是色度大、呈黑褐色、PH值在6-9之間，懸浮物濃度高，有機質添加劑種類多，成分復雜。
MVR蒸發器設計特點：康景輝在設計MVR蒸發器處理石油鉆井廢水項目時，按照客戶要求，連續進出料、同時增強防結垢及結垢處理措施，同時為客戶配置可以自動或者手動清洗換熱器、結晶分離器等各個設備的易結垢部位。當出現結垢現象時，該設備可以自動清洗。
在設計MVR蒸發系統時，康景輝還設計了緊急排空系統，以確保蒸發系統運行出現緊急情況或者系統停機，需要將系統內的物料，進行及時排空，確保蒸發系統不堵塞。
鉆井含鹽廢水MVR蒸發器工藝流程描述：
物料基本流程
物料從原料罐經預熱器預熱，由原料泵泵入結晶蒸發器，經換熱器升溫后進入結晶器蒸發，使溶液產生過飽和度，并參與循環的晶漿一起下降至結晶器底部，晶體得到生長，清液返回結晶系統，底流離心分離，晶體取出，母液返回系統。
蒸汽流程
二次蒸汽→除霧→加熱器蒸汽側→冷凝→回收熱量→排出系統
蒸發產生的二次蒸汽夾帶有少量的液滴，蒸發產生的二次蒸汽在分離器內以一定的速度上升，進入在分離器內設有特殊結構的除霧裝置，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。經過除霧后的二次蒸汽進入壓縮機的進氣口，經過壓縮機做功，再沿著二次蒸汽出口管道，離開壓縮機出氣口后進入系統主加熱室，釋放潛熱，冷凝成水。
冷凝水進入冷凝水緩沖罐，冷凝水則通過排水泵送往蒸餾水預熱器，降溫釋放熱量給原液，最終冷凝水進入污水處理站。
本方案工藝流程中壓力、溫度、轉速等參數均設有現場顯示或參數變送器，由控制系統集中控制，通過人機界面和上位工控機的組態軟件進行監視、報警和自動控制。
MVR蒸發器自控系統設計：
MVR蒸發系統設置三級控制狀態，即全自動、軟手動、硬手動。
MVR蒸發器全自動控制：操作人員在工控機系統中即能完成各設備之間的運行、連鎖、控制而不需要操作人員的干預。可實現無人值守，系統中各參數可通過工控機系統監控。
MVR蒸發器軟手動控制：當現場某個部件（如閥門）需要即時開/關操作時，操作人員可以通過工控機系統對某個部件進行控制。
MVR蒸發器硬手動控制：當工控機系統出現故障，或在該設備的調試時，操作人員可以在就地控制柜上實現某個部件（如閥門）的開/關操作。

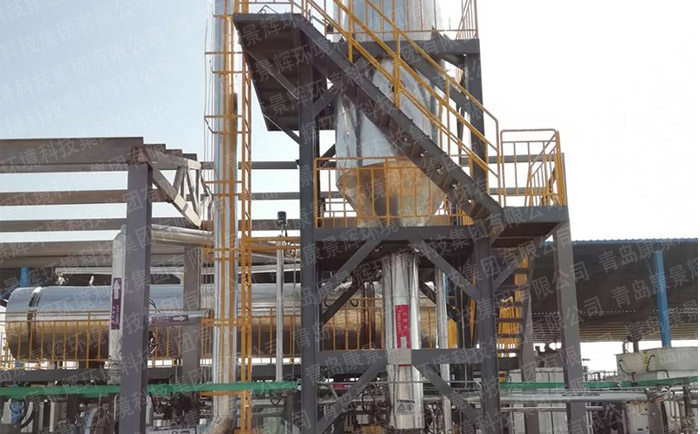

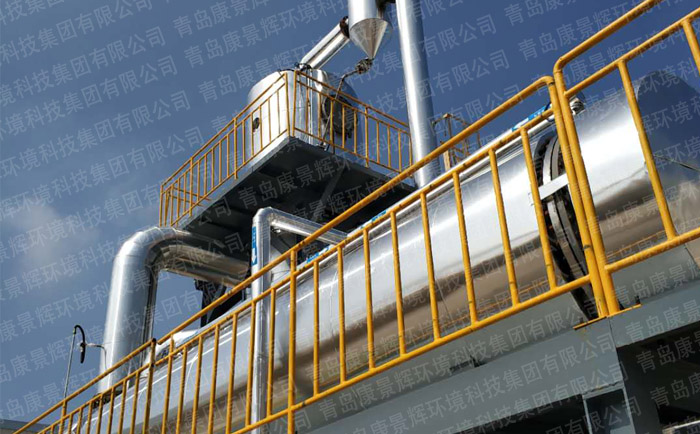

MVR蒸發器項目現場實拍：
