三效廢水蒸發結晶項目案例
來源：本站日期：2019-08-29 03:40:10 瀏覽：3997
項目名稱：三效廢水蒸發結晶項目案例
蒸發器類型：三效廢水蒸發結晶器
設備規格：處理量3t/h
項目概述：
客戶公司為湖南地區醫藥科技有限公司，康景輝針對客戶公司提供的制藥廢水水質進行檢測，并推薦設計了符合客戶要求的制藥廢水處理蒸發結晶器，用于蒸發結晶制藥生產廢水。
制藥廢水水質特點及工藝分析：
三效廢水蒸發結晶案例項目，原水處理液為黃色半透明液體，COD含量偏高，TDS偏高，PH值中性，物料成分是氯化鈉，原水濃度近20%。客戶需要對該制藥廢水進行零排放處理。
從制藥廢水水質特點進行分析，鑒于制藥廢水成分復雜、有機物含量高、色度深、含鹽量高等特性，康景輝為湖南地區客戶公司設計三效廢水蒸發結晶器，該蒸發器具有顯著的高流速、高旺盛湍流狀態的特點，非常適合該物料處理。

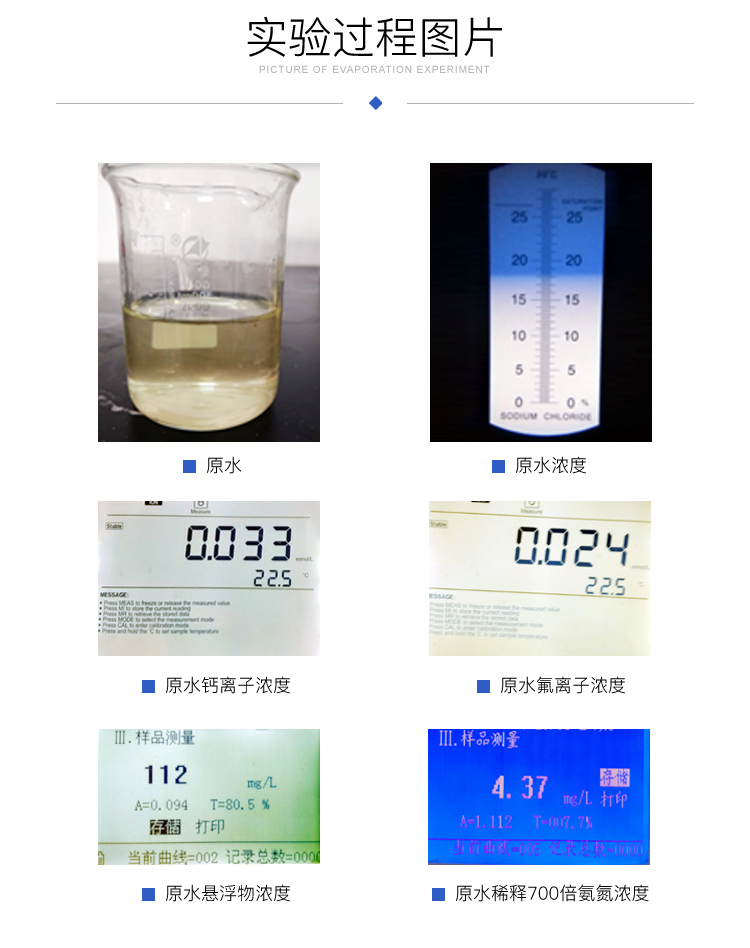

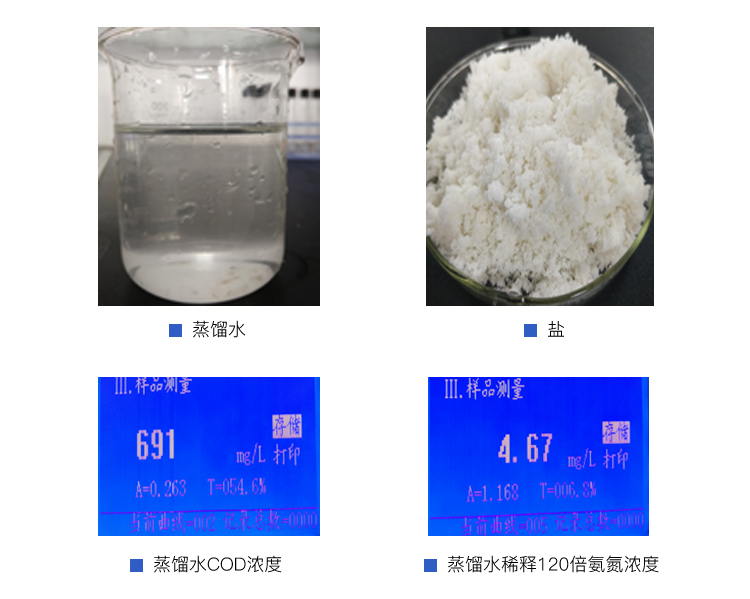

制藥廢水水質實驗過程如下：
三效廢水蒸發結晶器工藝流程簡述：
蒸發系統的流程：
原水→預熱系統→進入三效蒸發系統→稠厚器→離心機→固體產出。
制藥廢水物料料液先進入預熱系統預熱；
預熱后的物料直接進入第一效蒸發器。
進入第一效加熱器的物料經過強制循環泵的作用在加熱室循環加熱，然后在分離器蒸發分離，沸騰蒸發的蒸汽上升，濃縮液停留在系統內；
當第二、三效需要加料時，自控系統會自動把一效的濃縮液送入第二、三效加熱器；
當第二、三效濃縮液濃度達到60%時，排出分離器進入稠厚器；晶漿經過稠厚器處理后進入離心機離心分離，得到固體，母液部分返回前端系統，部分母液外排進入母液脫水機進一步處理。
二次蒸汽流程：
一效加熱器熱源：外接飽和鮮蒸汽
二效加熱器熱源：一效二次蒸汽
三效加熱器熱源：二效二次蒸汽
蒸發產生的二次蒸汽夾帶有少量的液滴，這些臟的二次蒸汽上升，進入除霧器，通過逆流洗滌，將二次蒸汽中夾帶的微小液滴洗滌出來，重新進入料液。被洗掉霧沫的二次蒸汽，進入下一效加熱器的蒸汽側。
外接飽和鮮蒸汽換熱后冷凝成水，去往預熱器為原料預熱。
三效二次蒸汽進入冷凝器冷凝。
三效廢水蒸發結晶器的自控系統：
整套三效蒸發結晶器的自控系統是通過PLC軟件控制，所有的輸出和輸入信號，系統操作都由配套的計算機完成。
自控系統配有安全操作系統，以防止生產過程中對可能會產生系統的損害和重要部件的損害，其主要功能如下：
1、遠程啟動，運行與設定參數，達到穩定蒸發狀態。
2、遠程自動清洗功能，在線自動清洗功能。保持傳熱系數，提高生產率。
3、自動報警系統，自動提示錯誤，自動停機，降低操作人員的要求和工作強度，同時也確保整套蒸發系統穩定、安全運行。
4、自動保護系統，液位的升高或降低達到警戒線時，系統自動進入保護狀態。
5、自控系統檢測設計位置的參數被記錄在系統報表，同時參數將連鎖、反饋調節、控制閥門開度、泵的啟停，判斷是否進料、出料，系統是否結垢，系統是否熱量損失較多。
6、通過配置的高清晰攝像頭，采集現場設備的實時運行情況，可以即時查看。

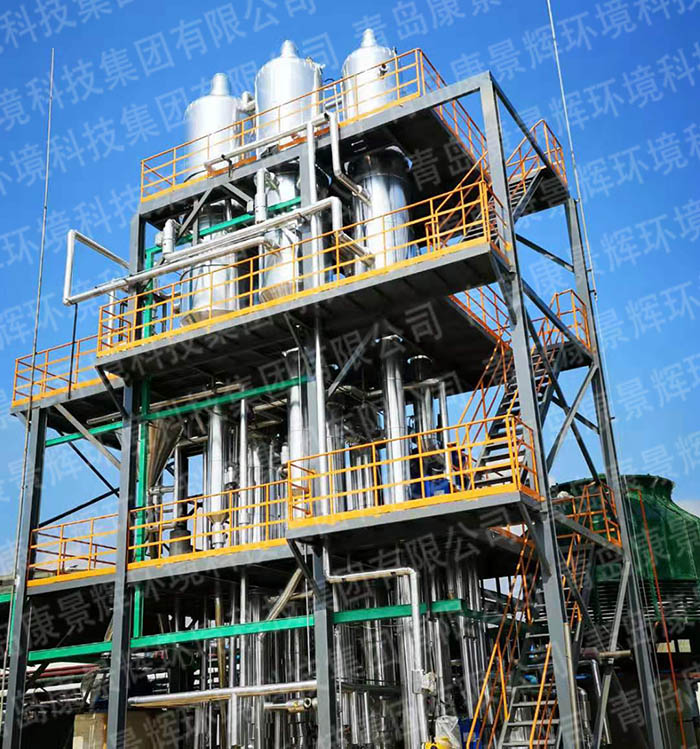

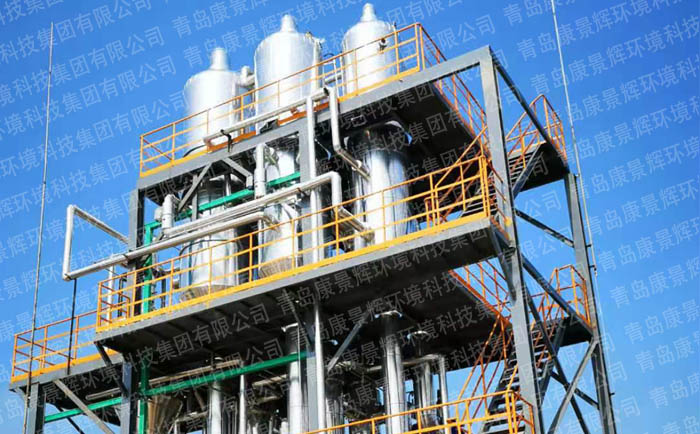

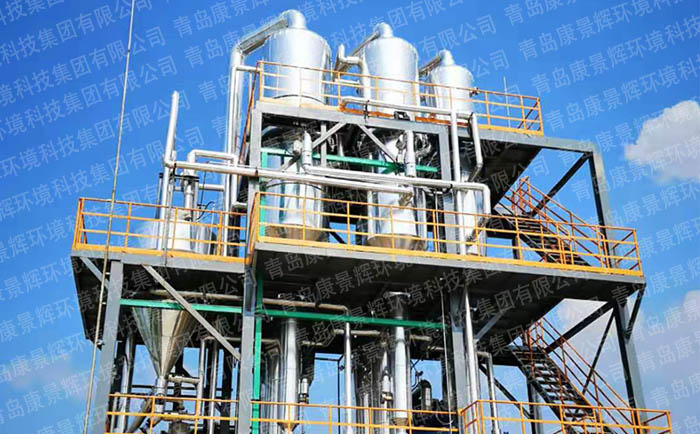

三效廢水蒸發結晶案例實拍：
