(PUR4*1.5+ PROFIBUS1*2*0.64)組合電纜
(PUR4*1.5+ PROFIBUS1*2*0.64)組合電纜，由電源線加數據線 PROFIBUS 4*1.5mm2+ 1*2*0.64
PROFIBUS參數指標
PROFIBUS網絡使用標準型圓形截面的雙絞線屏蔽電纜進行數據傳輸。
視具體應用領域而定，有下列型式的電纜
- 有 PVC 或 PUR 護套，
- 無鹵素型，
- 用于接地或者拖鏈
- 用于性危險區域的電纜。
使用 PROFIBUS FastConnect 系統可以在現場簡便地裝配 PROFIBUS 銅線纜。
可通過總線終端或總線連接插頭連接終端設備。
使用轉接器可以前后連接多個總線區段。
除了 FastConnect 系統之外還有適用于電氣 PROFIBUS 網絡的其它組件：

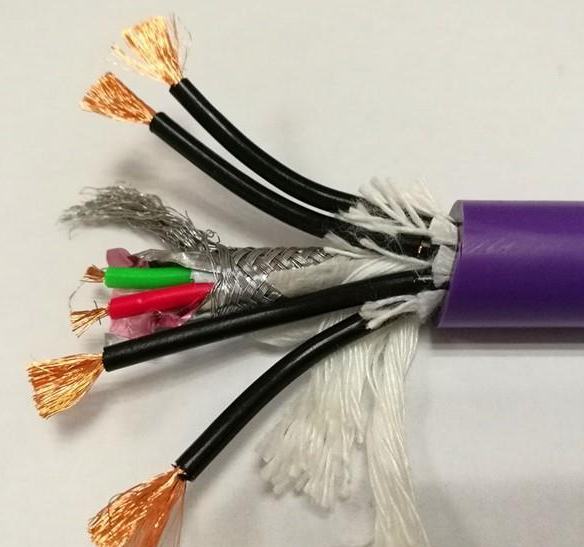

PROFIBUS混合線，組合總線電纜 電源線加數據線參數：
應用范圍：線纜安裝好后，線纜不會再移動了，固定安裝場合。
型號： PUR4*1.5mm2+ PROFIBUS 1*2*0.64 導線面積：0.34mm2
芯數：6芯
導體：電源線 4芯 每一芯1.5mm2，數據線1x2xAWG22（0.34mm2）2芯；
絕緣：物理發泡PE聚乙烯 （很多國產的沒有發泡，影響傳輸性能）
整體屏蔽：加厚鋁箔纏繞屏蔽+85%編織鍍錫銅絲屏蔽
芯線顏色：紅色，綠色
外護套：紫色 PUR材料；
線纜總體外直徑：12.1mm；
物理特性：
工作溫度：-30°C To +105C；
重量：160KG/KM;
拉升應力：305N；
彎曲半徑：120mm；
電氣特性:
直流電阻: 57.5Ω/km
特性阻抗：150 Ohm/Ω;
衰減（動力）：0.508 uH/m;
電容（數據線）：60.372pF/m;
傳輸速率：75%；
延遲（數據）：4.46216ns/m；
電流：數據線，5A
電源線，12A
電壓：300V/500V
(PUR4*1.5+ PROFIBUS1*2*0.64)組合電纜應用范圍：線纜安裝好后，可以跟隨設備持續運動，比如拖鏈系統，機器人手臂，拖令升降機等等）場合。
