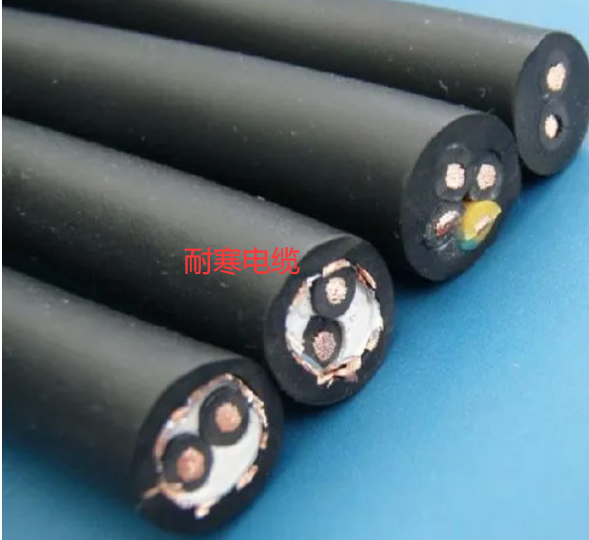

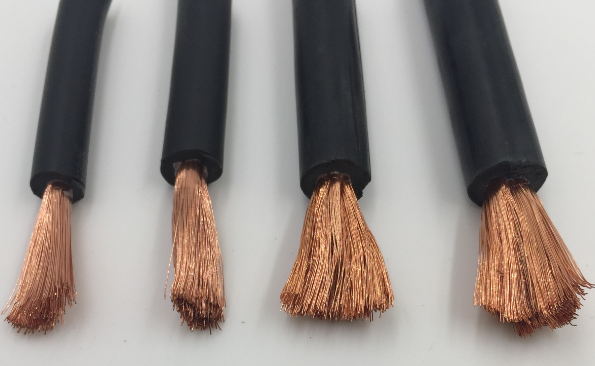

耐寒電纜
一：耐寒電纜產品特點及用途
耐寒電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的移動電器用連接電纜，目前本產品已廣泛應用于冶金、電力、船舶、汽車制造等行業。
二：耐寒電纜產品執行標準：耐寒電纜執行企業標準.阻燃性能試驗執行GB12666-90規定
三：耐寒電纜使用特性
1． 交流額定電壓：U0/U 0.6/1KV
高工作溫度： 105℃
低環境溫度：固定敷設-40℃
2． 電纜安裝敷設溫度應不低于-25℃。
3． 電纜允許彎曲半徑：電纜小為電纜外徑的12倍
四：耐寒電纜基本型號及M稱
表1
|
型號 |
產品M稱 |
|
YVFR |
丁硅J緣和護套電力軟電纜 |
|
YVFRP |
丁硅J緣和護套銅編織屏蔽電力軟電纜 |
|
備注：阻燃電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。 |
|
五：代號M稱和含義
表2
|
代號 |
代號含義 |
|
YVF |
丁晴電纜系列 |
|
P |
銅編織屏蔽 |
|
R |
多股絞合導體 |
六：耐寒電纜主要技術指標
1．成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表2。
2．20℃時J緣電阻不小于50MΩ/KM。
3．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
七：耐寒電纜基本電纜規格及結構參數
|
線芯*標稱截面（mm2） |
導體結構
（根數*直徑）
（B/R）
mm |
電纜大外徑（mm） |
參考重量（kg/km） |
||
|
YVFR |
YVFRP |
YVFR |
YVFRP |
||
|
1*2.5 |
51*0.25 |
4.0 |
- |
72 |
- |
|
1*4 |
82*0.25 |
6.0 |
- |
95 |
- |
|
1*6 |
123*0.25 |
7.0 |
- |
130 |
- |
|
1*10 |
204*0.25 |
9.5 |
- |
190 |
- |
|
1*16 |
323*0.25 |
11.0 |
- |
255 |
- |
|
1*25 |
513*0.25 |
12.0 |
- |
365 |
- |
|
1*35 |
722*0.25 |
13.5 |
- |
475 |
- |
|
1*50 |
1026*0.25 |
15.0 |
- |
670 |
- |
|
1*70 |
1406*0.25 |
17.0 |
- |
830 |
- |
|
1*95 |
486*0.50 |
19.0 |
- |
1200 |
- |
|
1*120 |
608*0.50 |
21.0 |
- |
1360 |
- |
|
1*150 |
760*0.50 |
23.0 |
- |
1654 |
- |
|
1*185 |
945*0.50 |
26.0 |
- |
2050 |
- |
|
2*2.5 |
51*0.25 |
10.5 |
11.5 |
159 |
205 |
|
2*4 |
82*0.25 |
12.5 |
13.5 |
230 |
290 |
|
2*6 |
123*0.25 |
14.0 |
15.2 |
276 |
336 |
|
2*10 |
204*0.25 |
18.0 |
19.2 |
413 |
475 |
|
2*16 |
323*0.25 |
22.0 |
23.5 |
567 |
670 |
|
2*25 |
513*0.25 |
24.5 |
25.5 |
833 |
933 |
|
2*35 |
722*0.25 |
29.0 |
30.2 |
1088 |
1288 |
|
2*50 |
1026*0.25 |
33.0 |
35.0 |
1297 |
1590 |
|
2*70 |
1406*0.25 |
38.0 |
39.0 |
1675 |
1900 |
|
2*95 |
486*0.50 |
41.0 |
43.0 |
2205 |
2500 |
|
2*120 |
608*0.50 |
48.0 |
50.0 |
2660 |
3000 |
|
2*150 |
760*0.50 |
52.0 |
54.0 |
3350 |
3750 |
|
2*185 |
945*0.50 |
57.0 |
59.0 |
4400 |
4820 |
|
3*2.5 |
51*0.25 |
12.0 |
13.0 |
210 |
270 |
|
3*4 |
82*0.25 |
13.0 |
14.0 |
295 |
365 |
|
3*6 |
123*0.25 |
14.8 |
15.8 |
375 |
455 |
|
3*10 |
204*0.25 |
19.0 |
20.0 |
559 |
639 |
|
3*16 |
323*0.25 |
22.0 |
23.0 |
770 |
870 |
|
3*25 |
513*0.25 |
26.0 |
27.0 |
1239 |
1349 |
|
3*35 |
722*0.25 |
33.0 |
34.1 |
1520 |
1640 |
|
3*50 |
1026*0.25 |
36.5 |
38.5 |
1970 |
2100 |
|
3*70 |
1406*0.25 |
40.5 |
42.5 |
2580 |
2790 |
|
3*95 |
486*0.50 |
48.5 |
50.5 |
3280 |
3500 |
|
3*120 |
608*0.50 |
53.0 |
55.0 |
4060 |
4380 |
|
3*150 |
760*0.50 |
58.0 |
60.0 |
5197 |
5597 |
|
3*185 |
945*0.50 |
63.0 |
65.0 |
6279 |
6700 |
|
3*4+1*2.5 |
82*0.25 |
14.5 |
15.6 |
300 |
370 |
|
3*6+1*4 |
123*0.25 |
16.0 |
17.2 |
400 |
490 |
|
3*10+1*6 |
204*0.25 |
21.0 |
23.0 |
590 |
690 |
|
3*16+1*10 |
323*0.25 |
25.0 |
26.0 |
850 |
950 |
|
3*25+1*16 |
513*0.25 |
30.5 |
32.5 |
1255 |
1410 |
|
3*35+1*16 |
722*0.25 |
33.5 |
35.6 |
1585 |
1790 |
|
3*50+1*25 |
1026*0.25 |
40.2 |
42.2 |
2066 |
2280 |
|
3*70+1*35 |
1406*0.25 |
47.2 |
49.5 |
2778 |
3080 |
|
3*95+1*50 |
486*0.50 |
50.0 |
52.2 |
2836 |
3126 |
|
3*120+1*70 |
608*0.50 |
53.0 |
55.5 |
4857 |
5207 |
|
3*150+1*70 |
760*0.50 |
57.0 |
59.5 |
5700 |
6090 |
|
3*185+1*95 |
945*0.50 |
66.0 |
69.0 |
7114 |
7514 |
|
4*4 |
82*0.25 |
14.0 |
15.0 |
325 |
400 |
|
4*6 |
123*0.25 |
17.5 |
18.5 |
421 |
500 |
|
4*10 |
204*0.25 |
22.0 |
23.0 |
635 |
720 |
|
4*16 |
323*0.25 |
24.0 |
25.0 |
898 |
1010 |
|
4*25 |
513*0.25 |
31.0 |
32.0 |
1342 |
1490 |
|
4*35 |
722*0.25 |
34.0 |
35.0 |
1765 |
1900 |
