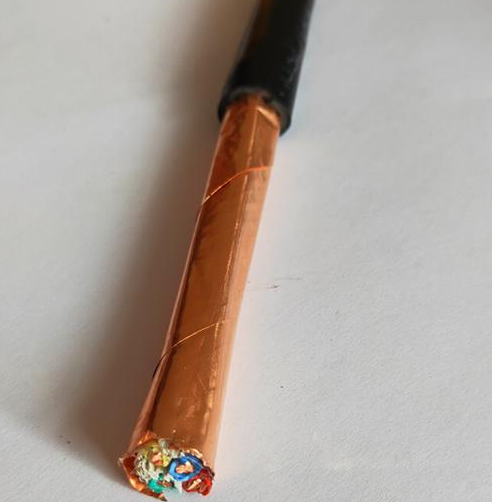

低煙無鹵控制電纜WDZA-KYJYP2-10*4
產品名稱：
低煙無鹵控制電纜WDZA-KYJYP2-10*4型 號 | 名 稱 |
WDZA-KYJY | 銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
WDZA-KYJYP | 銅芯交聯聚乙烯絕緣銅絲編織屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
WDZA-KYJYP2 | 銅芯交聯聚乙烯絕緣銅帶屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
WDZA-KYJYP3 | 銅芯交聯聚乙烯絕緣銅塑復合帶屏蔽聚烯烴護套無鹵低煙A（B、C）類阻燃控制電纜 |
WDZA-KYJYP23 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙A（B、C）類阻燃控制電纜 |
2）低煙無鹵電纜型號規格
型號 | 額定 電壓 | 標稱截面mm | ||||||
0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | ||
芯數 | ||||||||
WDZA-KYJY WDZB-KYJY WDZC-KYJY | 0.6/1 | 2~61 | 2~14 | 2~10 | ||||
WDZA-KYJYP2 WDZB-KYJYP2 WDZC-KYJYP2 | 4~14 | 4~10 | ||||||
WDZA-KYJY23 WDZB-KYJY23 WDZC-KYJY23 WDZA-KYJYP2/23 WDZB-KYJYP2/23 WDZC-KYJYP2/23 WDZA-KYJYP3/23 WDZB-KYJYP3/23 WDZC-KYJYP3/23 | 6~61 | 4~14 | 4~10 | |||||
技術參數
導體直流電阻見表3
標稱截面mm2 | 0.75 | 1 | 1.5 | 2.5 | 4 | 6 | 10 |
20℃時導體直流電阻 ≤ Ω/Km | 24.5 | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 |
絕緣電阻。
·90℃時絕緣體積電阻率ρ≥1×1012Ω·cm；
·90℃時絕緣電阻常數Ki≥3.67MΩ·km；
電纜經受3.5kV交流電壓試驗，5min不發生擊穿；
按IEC754標準試驗，PH值≥4.3；
按IEC1034標準試驗，透光率≥60%；
電纜通過GB/T12666.5規定的阻燃試驗。
產品特點
該產品克服了傳統阻燃控纜的缺點，極大的便利了救火和人員疏散工作，避免了鹵酸氣體對儀器和設備的腐蝕成為傳統阻燃控制電纜的換代型產品，它主要有以下五個特點：
電纜燃燒時鹵化氫氣體釋放量低；
●電纜燃燒時發煙量少，透光率高；
電纜絕緣線芯長期工作溫度可達90℃，延長了電纜使用壽命；
絕緣線芯采用數字編碼，便于安裝、調試、維修；
采用筒式放線，可銷售長達3Km以上的整根電纜。
結構參數
結構參數參照普通控制電纜。
使用條件
額定電壓U0/U為450/750V；
電纜導體的長期允許工作溫度為90℃；
電纜的敷設溫度應不低于0℃，推薦的允許彎曲半徑
無鎧裝層的電纜，應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
有屏蔽結構的軟電纜，應不小于電纜外徑的6倍。
