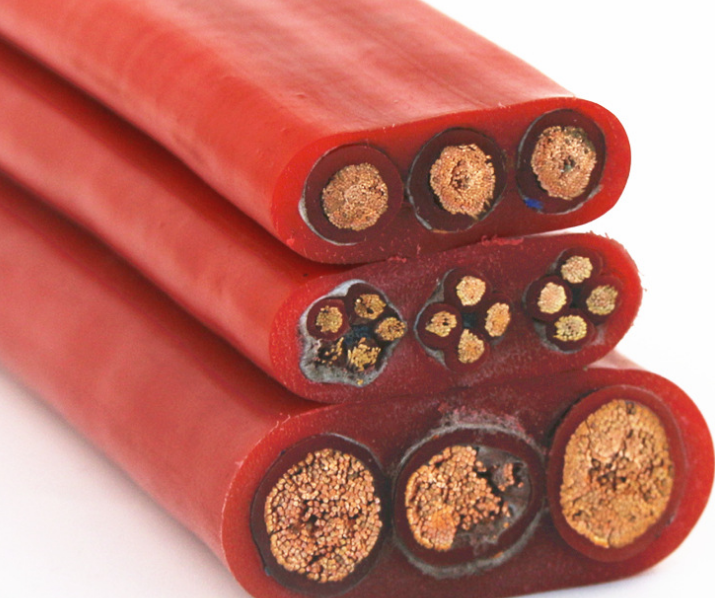

YGCB-L 耐熱180℃硅橡膠扁平軟電纜
一：產品特點及用途：本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。
分相屏蔽丁腈扁平電纜適用于作變頻器供電電纜。
二：產品執行標準
Q/HHTZH007.3，阻燃性能試驗執行GB12666.5-90規定
三：使用特性
1． 交流額定電壓：U0/U 0.6/1KV
高工作溫度： 105℃
低環境溫度：固定敷設-40℃
2． 電纜安裝敷設溫度應不低于-25℃。
四：基本型號及名稱
表1
型號 | 產品名稱 |
YVFB | 丁腈絕緣和護套移動用扁平軟電纜 |
YVFBP | 丁腈絕緣和護套銅編織屏蔽移動用扁平軟電纜 |
備注：阻燃型扁電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：代號名稱和含義
表2
|
代號 |
代號含義 |
|
Y |
移動用系列 |
|
VF |
丁腈絕緣和護套 |
|
P |
銅編織屏蔽 |
|
B |
扁型 |
加鋼絲型重型耐熱硅橡套扁平軟電纜
| 芯數×標稱截面積 mm2 |
20℃時導體電阻不大于 Ω/km |
電纜外形近似尺寸 mm |
參考重量 kg/km |
| 3×4 | 5.09 | 8.1×19.9 | 240 |
| 4×4 | 5.09 | 8.1×26 | 321 |
| 5×4 | 5.09 | 8.1×32.1 | 401 |
| 3×6 | 3.39 | 8.9×23.9 | 341 |
| 4×6 | 3.39 | 8.9×28.6 | 431 |
| 5×6 | 3.39 | 8.9×35.3 | 539 |
| 3×10 | 1.95 | 11×29.6 | 554 |
| 4×10 | 1.95 | 11×36 | 708 |
| 5×10 | 1.95 | 11×44.5 | 883 |
| 3×16 | 1.24 | 12.3×33.3 | 756 |
| 4×16 | 1.24 | 12.3×40.8 | 974 |
| 5×16 | 1.24 | 12.3×50.3 | 1217 |
| 3×25 | 0.795 | 14.2×38.6 | 1103 |
| 4×25 | 0.795 | 14.2×47.8 | 1433 |
| 5×25 | 0.795 | 14.2×59 | 1792 |
| 3×35 | 0.565 | 16.3×44.3 | 1500 |
| 4×35 | 0.565 | 16.3×55.2 | 1956 |
| 3×50 | 0.393 | 19.4×53 | 2089 |
| 4×50 | 0.393 | 19.4×66.6 | 2733 |
| 3×70 | 0.277 | 21.9×60.9 | 2843 |
| 4×70 | 0.277 | 21.9×76.1 | 3714 |
| 3×95 | 0.210 | 23.9×66.3 | 3647 |
| 4×95 | 0.210 | 23.9×83.1 | 4777 |
加鋼絲型重型耐熱硅橡套扁平軟電纜 加鋼絲型重型耐熱硅橡套扁平軟電纜
