YFFBJ YFFB扁平軟電纜
使用特點:
YFFB,YFFBJ系列耐溫扁電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，YFFB,YFFBJ系列耐溫扁電纜已廣泛應用于冶金、電力、船舶、港口等行業。
二．詳細介紹
YFFB,YFFBJ系列耐溫扁電纜的結構特點
導電線芯采用軟結構，確保電纜柔軟性能好。
J緣和保護層材料采用丁晴聚物，提高電纜柔軟特性和防腐、耐寒特性。
J緣線芯分色，為敷設安裝提供方便。

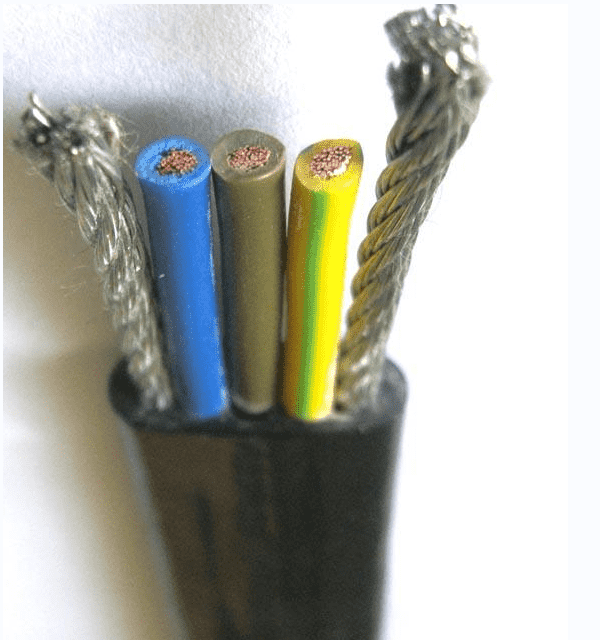

可按顧客需要，在纜芯兩側增加鋼絲繩或其他承力元件（YFFBJ型）。
三．YFFB,YFFBJ系列耐溫扁電纜產品特點
特別柔軟，尤耐彎折，往返移動，平穩不扭。室內戶外，適應溫度，酸堿油鹽，均能防護。選材嚴格，工藝，性能可靠，壽命長久。
四．YFFB,YFFBJ系列耐溫扁電纜主要產品
丁腈聚氯乙烯J緣及護套扁平形軟電纜
產品型號： YFFB (普通型)
YFFBJ (加強型)
YFFBP (屏蔽型)
YFFB-TH (三防型)
五．YFFB,YFFBJ系列耐溫扁電纜電氣性能
電纜主要性能（符合企業標準）
電纜額定工作電壓交流450/750V及以下。
電纜使用環境溫度為-40℃～70℃。
電纜小彎曲半徑為電纜小邊長度的10倍。
各截面導電線芯20℃直流電阻大值（Romax）如下：（符合GB/T3956-1997）
|
截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
|
Romax |
26.0 |
19.5 |
13.3 |
7.98 |
4.95 |
3.30 |
1.91 |
1.21 |
0.780 |
0.551 |
0.386 |
0.272 |
0.206 |
0.161 |
0.129 |
0.106 |
0.0801 |
各截面J緣線芯70℃J緣電阻小值（Rimin）如下：（符合GB5023-1997）
|
截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70～95 |
120～185 |
240 |
|
Romax(MΩ.m) |
11 |
10 |
10 |
9 |
7 |
6 |
5.6 |
4.6 |
4.4 |
3.8 |
3.7 |
3.2 |
2.9 |
2.8 |
成品電纜芯之間經受交流50Hz、2.5Kv試驗電壓作用5min不擊穿。
J緣及護套小抗拉強度10N/mm2，小斷裂伸長率150%，-40℃低溫卷繞無裂痕，-40℃低溫拉伸小伸長率20%。
不同環境不同溫度載流量校正系數（Ki）
|
℃ |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
|
Ki |
1.41 |
1.35 |
1.29 |
1.22 |
1.15 |
1.08 |
1.00 |
|
℃ |
45 |
50 |
55 |
60 |
65 |
70 |
|
|
Ki |
0.91 |
0.82 |
0.71 |
0.58 |
0.41 |
0.18 |
六．電纜的包裝、運輸及貯存：
電纜可以成圈包裝，也可以成盤包裝。
電纜運輸應確保包裝完好，嚴防機械碰傷。
長期貯存應避開-20℃以下低溫和50℃以上高溫。
七． 電纜訂貨表示：
訂貨時電纜用型號、額定電壓、芯數X截面、標準號及所需訂貨長度表示。
例如：訂購額定電壓450/750V、三芯、10mm2丁腈聚氯乙烯J緣護套扁平形軟電纜400米。
非定尺交貨時表示為：YFFB-450/750V 3X10mm2400m
