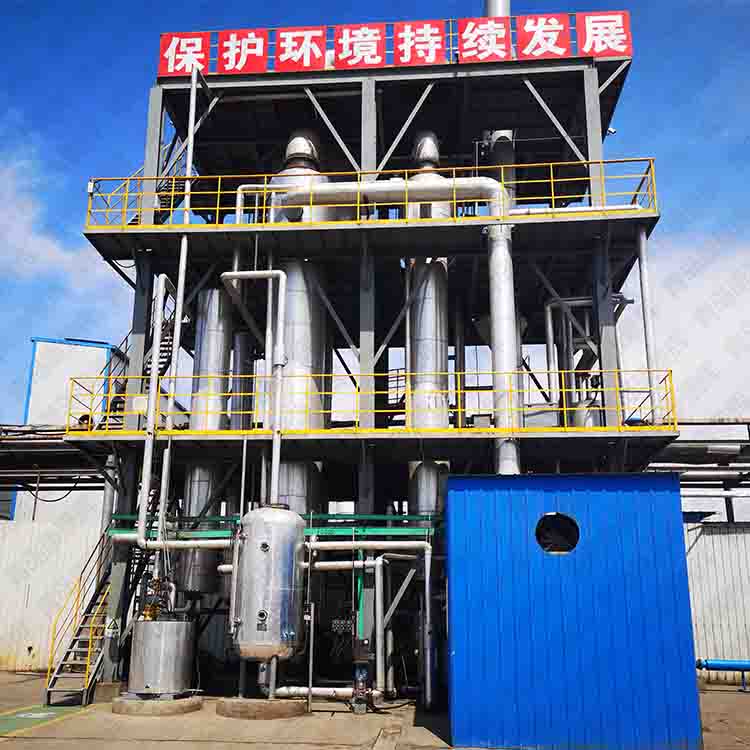

MVR鋰鈉混合溶液蒸發結晶系統案例
來源：本站日期：2022-09-22 01:49:10 瀏覽：2814
項目名稱：MVR鋰鈉混合溶液蒸發結晶系統案例
蒸發器類型：MVR強制循環蒸發結晶
設備規格：25t/h
MVR鋰鈉混合溶液蒸發結晶系統項目概述：
業主物料成分鋰鈉混合氯化物溶液，康景輝為其設計MVR強制循環蒸發結晶工藝，進料量為32.5T/H，蒸發量為25T/H，蒸發溫度85℃，采用離心蒸汽壓縮機對鋰鈉混合溶液進行蒸發結晶處理。
MVR鋰鈉混合溶液蒸發結晶系統流程為：
1、進料罐→進料泵→預熱器→強制循環換熱器→結晶器（蒸汽→壓縮機→換熱器）→出料泵→鹽漿
2、原液首先經進料泵通過冷凝水換熱器進行熱交換后，進入不凝汽預熱器進一步換熱升溫，熱源是蒸發產生的蒸餾水和排出系統的不凝汽。
3、 經過預熱后的料液進入強制循環蒸發器內，對其進行蒸發濃縮結晶，直至溶液出現結晶鹽，經出料泵輸送鹽漿出料。
4、分離器產生的二次蒸汽，進入壓縮機進行壓縮，經過壓縮機壓縮后的高溫蒸汽再進入到強制循環加熱器，在強制循環加熱器殼程內蒸汽被冷凝為冷凝水，排入冷凝水罐，通過冷凝水泵，泵入冷凝水換熱器中，對料液進行預熱。
5、強制循環蒸發器殼程內的不凝氣進入不凝氣換熱器內對物料進一步預熱。
6、加熱器一分為二，串聯在軸流泵的前后，滿足物料管間流速的同時降低了循環泵的循環量，有利于晶體的培養長大。
7、在鋰鈉混合液MVR蒸發結晶系統設計中，需要著重考慮溶液的結晶堵塞問題，在設備的液位測量部位、出料口、管道、泵、等需要考慮吹掃、置換等防堵措施。
不同的客戶面臨不同的工藝，同樣的工藝會有不同的參數，多樣化的市場催生多樣化的產品，康景輝研發各種結構不同類型的產品，針對業主的廢水水質進行處理。
